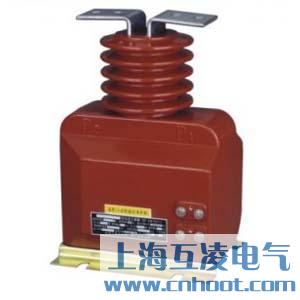

LQJ8-10Q電流互感器

產品名稱：LQJ8-10Q電流互感器
型號：LQJ8-10Q
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LQJ8-10Q電流互感器原理

LQZBJ-10、LQJ8-10Q型電流互感器是以環氧樹脂作主絕緣并加強外絕緣的電流互感器，供戶內頻率為50Hz，10kV電力系統作電流、電能測量及繼電保護用。

具有優良的絕緣性能和防潮能力是取代LQJ-10 半封閉型老產品的新一代產品

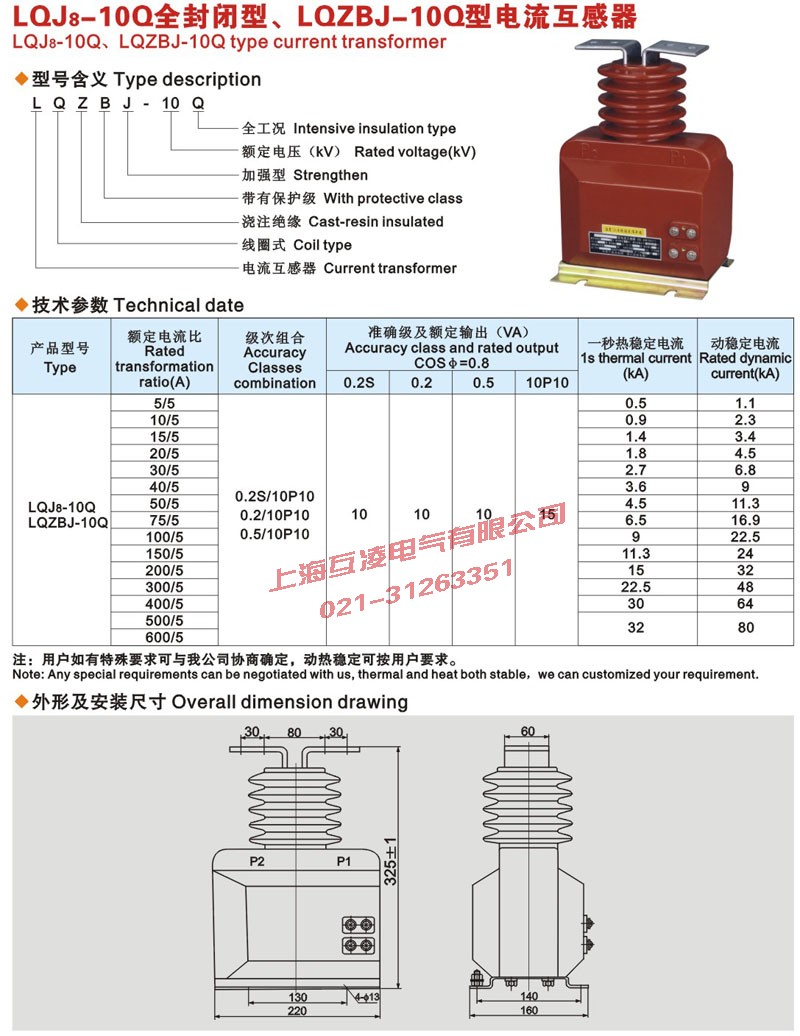

LQJ8-10Q電流互感器參數

產品型	額定電流比(A)	次級組合	準確級及額定輸出(VA)			一秒熱穩定電流(KA)	動穩定電流(KA)
產品型	額定電流比(A)	次級組合	0.2	0.5	10P10	一秒熱穩定電流(KA)	動穩定電流(KA)
LQJ8-10Q LQZBJ-10	5/5	0.2/10P 0.5/10P10	10	10	15	0.5	1.1
	10/5					1.9	2.2
	15/5					1.4	3.4
	20/5					1.8	4.5
	30/5					2.7	6.8
	40/5					3.6	9
	50/5					4.5	11.3
	75/5					6.8	16.9
	100/5					9	22.5
	150/5					11.3	24
	200/5					15	32
	300/5					22.5	48
	400/5					30	64
	500/5					30	75
	600/5					30	75
	800/5					40	80

電流互感器額定電壓不小于裝設點線路額定電壓。

LQJ8-10Q電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

產品名稱：
LQJ8-10Q電流互感器

型號：
LQJ8-10Q

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://m.lxqsdl.com/LQJ8-10Q-460.html
